產品名稱：電磁流量計遠程監管系統

產品型號：SY-CLJG51A

電磁流量計遠程監管系統，通過遠程監控終端讀取電磁流量計的總流量數據、瞬時流量數據、流量速度等信息，遠程稱重儀處理各種數據信息，再通過數據傳輸模塊將數據遠程傳輸?shù)街付ǖ臄?shù)據服務器進行解析存儲，利用互聯網可以查詢數據信息。

系統可采集上海威爾泰、大連海峰等廠家生產的電磁流量計數據（如不支持，可定制開發），如無電磁流量計，可以配套安裝電磁流量計。

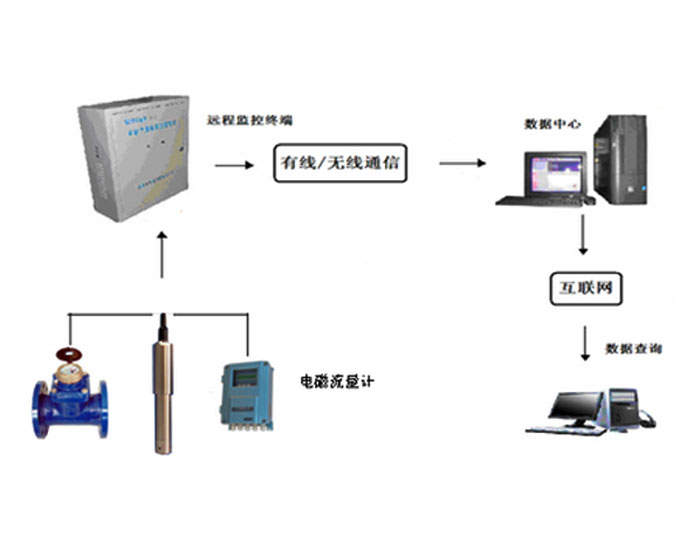

系統示意圖

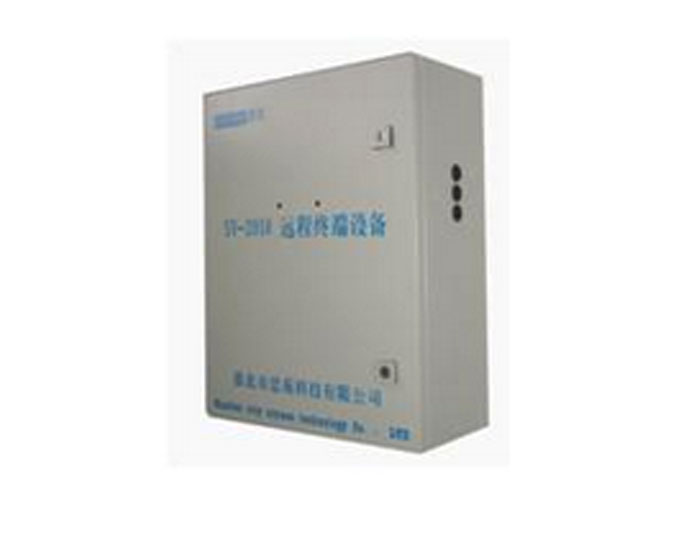

電磁流量計礦業產量遠程監管終端

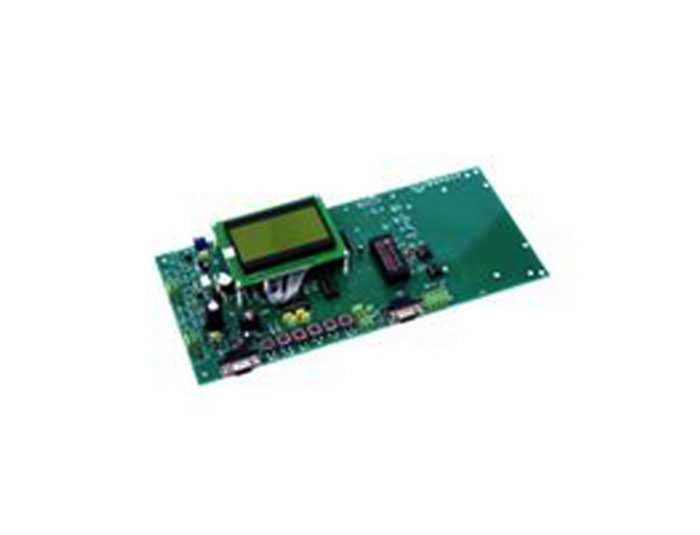

電磁流量計遠程計量儀

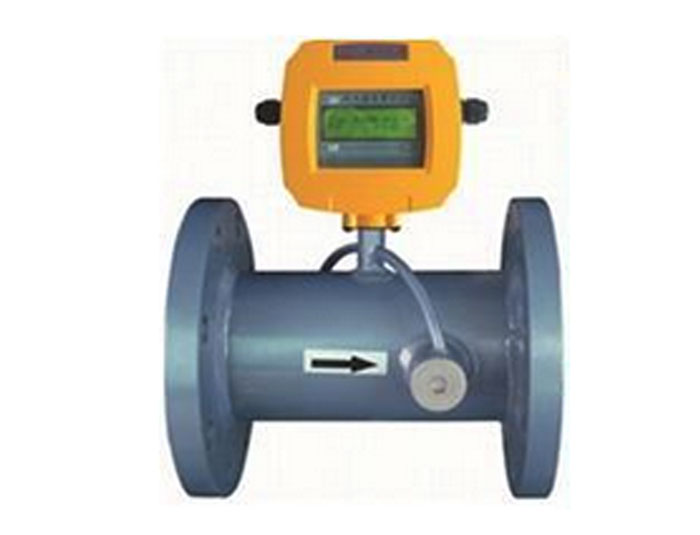

電磁流量計

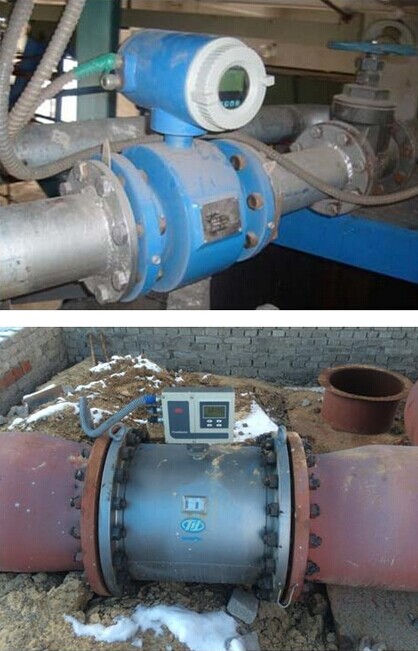

電磁流量計現場照片

電磁流量計礦業產量遠程監管終端技術參數：

電源輸入：AC 176V-240V  頻率：50HZ；

電源輸出： DC 26V  0.6A（充電）   DC 12V  2A；

漏電流：≤10mA；

絕緣電阻：≥200MΩ（250V兆歐表）；

通信接口： 1個RS485口，1個RS232口；

通信卡： 3V/5V，自動檢測；

開關量輸入口：2路；

模擬量輸出口：2路；

通信速率：1200bps～33.6kbps；

數據傳輸方式：無線GPRS/有線光纖網絡；

整機平均功耗： 20W；

使用環境溫度：-20℃ ~+65℃；

使用環境濕度：20%~80%；

物理尺寸： 560*440*150(mm)；

材料：     1.2mm 冷鋼板。

電磁流量計參數

測量介質：液體

流量范圍：57-1131m3/h

精度等級：±0.5%

顯示方式：高清晰度背光LCD現場顯示

信號輸出：4-20mA

供電電源：220V

耐壓等級：2.5MPa

過程連接：DN200法蘭連接

溫度范圍：-30℃～+120℃

襯里材質：聚四氟乙烯

法蘭材質：304不銹鋼

電極材質：哈氏合金C（三電極）

接地環材質：304不銹鋼

通訊協議：RS485、RS232

防護等級：IP68

有自檢與自診斷功能

采用16位嵌入式微處理，速度快，精度高

超低EMI開關電源，適用電源電壓變化范圍大

保證系統7*24小時不間斷運行

終端功能

1)   系統可采集上海威爾泰、大連海峰的電磁流量計儀表數據（如廠家型號不支持，可定制開發）；

2)   數據傳輸支持有線網絡（光纖、ADSL等）、無線（3G、4G等）方式；

3)   若市電停電，后備電源自動供電，可以連續供電24小時，保障系統正常工作，同時以手機短信方式發出停電告警信息，通知相關人員，判斷是人為停電還是正常停電；

4)   具備存儲續傳功能。當通訊鏈路中斷時，系統將數據保存，當通訊鏈路接通時，系統將數據發出，保障數據不丟失；

5)   每隔一定的時間就會自檢一次，設備出現通信中斷、傳感器異常狀況或有人故意破壞的情況就立即采用手機短信報警的形式通知管理人員。能實現分區域、分級別、分權限查詢報警。

系統功能

1）能夠實現重量自動采集、計量、存儲與匯總；

2）可實現對企業和管理機構的基本信息進行管理，包括企業名稱、法人、井號等。具有地理信息管理功能；

3）能實現分區域、分級別、分權限查詢；

4）系統基于B/S體系構成。遠程計量終端采用硬件加軟件加密，采用雙向握手協議，數據傳輸安全可靠，防止竊取。
